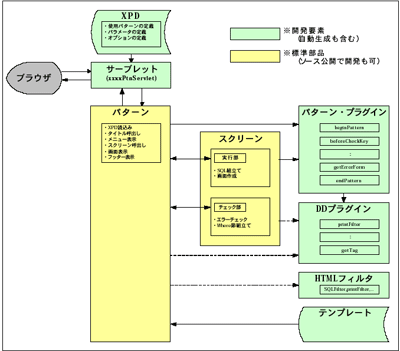

(1) |
ブラウザからプログラム（サーブレット）をアクセスする |
| (2) |
xxxxPtnServlet が指定されたプログラムのXPD を読み込む |
| (3) |
xxxxPtnServlet がXPD に指定されているパターンを読み込み実行する |
| (4) |
パターンはXPD で指定された内容とブラウザから指定されたページ番号(NP:Next Page)より実行すべきスクリーンを判断し実行する |
| (5) |
スクリーンはXPD で指定された内容に基づき画面(HTML)の出力やDB の更新処理を実行する |
| (6) |
スクリーンが実行する各処理でプラグインやDDプラグインが指定されていれば実行する |
| (7) |
スクリーンで作られた画面（HTML）をパターンが受けてブラウザに出力する |
| (8) |
その際にHTML フィルタやDD プラグイン、テンプレートが呼び出される |
| (9) |
ブラウザにHTML が返される（画面表示される） |
